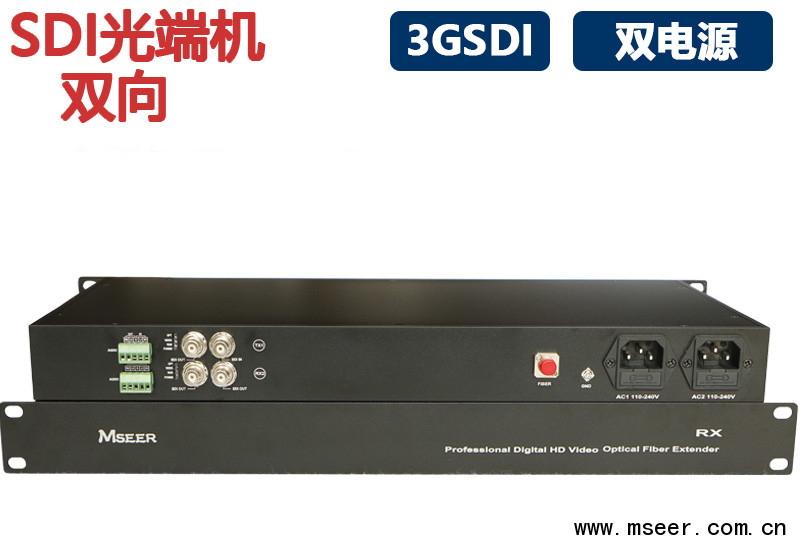

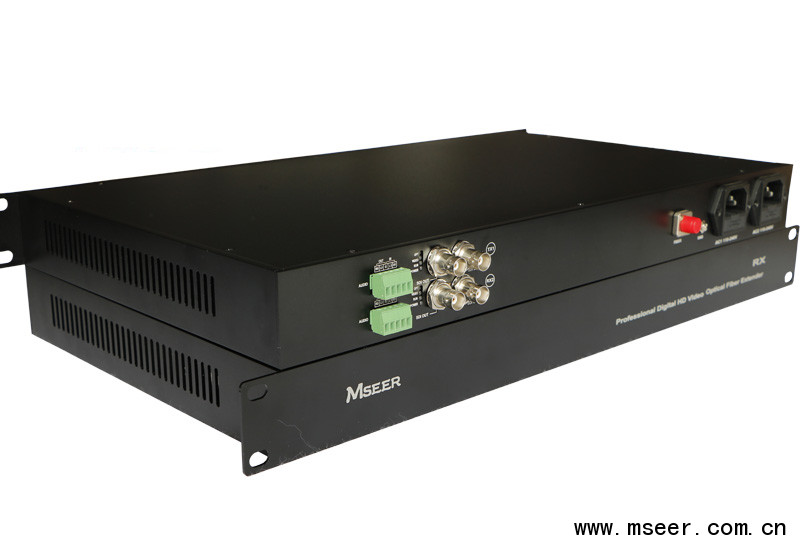

本產品是通過單模單纖將SDI視頻信號進行長距離傳輸，可選配獨立音頻傳輸，支持RS232串口數據傳輸，在為用戶降低成本的同時保證信號的穩定。該設備具有傳輸距離遠、使用成本低、安裝方便、兼容性好、是一種穩定高效的傳輸方式，廣泛應用于高清會議系統，高清影視拍攝，高清教學系統，高清數字廣告等的音視頻傳輸。
產品特點
l 體積小，輕薄設計，抗干擾能力強；壁掛式設計適用于多種場景
l 通過光纖長距離地傳輸SDI視頻和音頻信號，可達10公里；
l 高清無壓縮SD/HD/3G-SDI視頻信號分辨率最高可達到1920*1080@60Hz；
l 支持外接單向模擬立體聲音頻信號或RS232串口傳輸；
l 內置自動均衡系統，畫面流暢，清晰，穩定；
l 內置ESD靜電保護電路，全方位保護系統安全；
l 安裝簡單方便，即插即用，無需設置；
產品參數
|
規格名稱 |
詳細參數 |
|
|
視頻 |
支持協議 |
SDI |
|
像素帶寬 |
165MHz，全數字 |
|
|
接口帶寬 |
總帶寬6.75Gbps |
|
|
支持分辨率
|
1920*1080@60Hz 1920*1080@50Hz ; 1920*1080@30Hz 1920*1080@25Hz ; 1920*1080@24Hz 1080I@60Hz ; 1080I@50Hz 1280*720@60Hz ; 1280*720@50Hz ;576i；480i |
|
|
接口 |
BNC 接口 |
|
|
阻抗 |
75Ω |
|
|
建議SDI最大輸入/輸出距離 |
小于5米，在1920X1080@60Hz時 |
|
|
音頻 |
接口 |
工業端子 |
|
音頻格式 |
44.1K,48K,96K,176K,192K |
|
|
信號類型 |
立體聲 |
|
|
串口 |
接口 |
工業端子 |
|
信號方向 |
單向傳輸 |
|
|
波特率 |
自適應Max：115200bps |
|
|
數據位 |
8位 |
|
|
光纖 |
光纖接口 |
LC接口 |
|
光纖類型 |
單模 |
|
|
波長 |
1550nm |
|
|
接口帶寬 |
≥3Gbps |
|
|
建議最大傳輸距離 |
單模光纖：10km |
|
|
其他 |
電源 |
電源適配器：DC 110-240V |
|
最大功耗 |
MAX 8W |
|
|
工作溫度 |
-5℃ ~ +70℃ |
|
|
工作濕度 |
5% ~ 90% |
|
|
主機尺寸 |
116*88*25mm |
|
|
保修期 |
1年免費保修 |
|
